Durante o processo de rebitagem autoperfurante (FSPR), a máquina de rebitagem alimenta automaticamente os rebites no cabeçote de rebitagem. Ao pressionar, o material é cortado e enviado para fora pelo rebite, que é então pressionado e formado pela ferramenta abaixo para unir duas peças.

Sistema de rebitagem autoperfurante

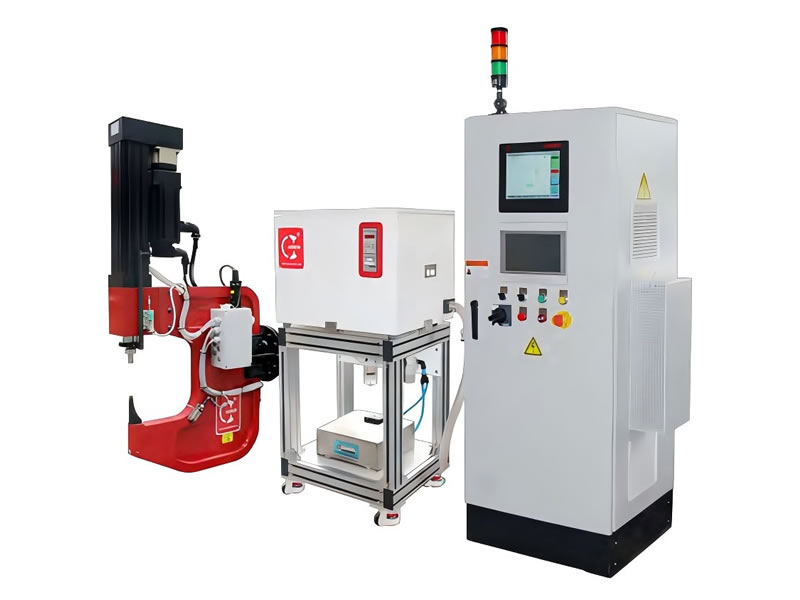

Pistola de rebitagem autoperfurante flush, ZM6-080-C22001
Pistola de rebitagem autoperfurante flush, ZM6-080-C22001
Pistola de rebitagem autoperfurante flush, ZM6-080-C22001

A pistola de rebitagem autoperfurante flush da Heron possui um sensor de força com extensômetro interno integrado de 80 kN, sendo ideal para rebitagem de alta precisão baseada no monitoramento controlado por força e deslocamento. Esta máquina possui o seu peso total otimizado, com um espaço de instalação mínimo. Ao mesmo tempo, seu design equilibrado garante excelente desempenho quando integrado a braços robóticos.

Características
Modelo # ZM6-080-C22001
Fonte de alimentação V/⌀/Hz 220/1/50
Pressão máxima do ar MPa 0.5
Força de pressão kN 80
Curso total mm 100
Curso de potência mm 10
Dimensões (CxLxA) mm 827x213x1526

Especificações
  • Oferece até 40% de redução na distância da borda do rebite em comparação com os sistemas tradicionais de rebitagem autoperfurante (SPR).
  • Suporta pilhas multicamadas com até 9,1 mm de espessura.
  • Resistência da junta de até 1.800 MPa.
  • Produz juntas niveladas e confiáveis sem afetar o design da carroceria a jusante.
  • A deformação mínima da peça permite a união estável de materiais mistos, como fibra de carbono + alumínio e aço de alta resistência + alumínio fundido.
  • Apresenta um design modular que permite trocas rápidas de matrizes e ajustes rápidos.
  • Frequência de troca de ferramentas significativamente reduzida em comparação com o SPR convencional.
  • monitoramento de qualidade online integrado e o controle de circuito fechado garantem avaliação em tempo real e estabilidade consistente do processo.
Máquina de rebitagem autoperfurante estacionária, ZMY-008-001-18002
Máquina de rebitagem autoperfurante estacionária, ZMY-008-001-18002

A máquina de rebitagem autoperfurante estacionária aplica a estrutura de piso com boa rigidez do corpo; o processo de prensagem é realizado pelo cilindro de energia pneumático-hidráulico.

Especificações técnicas
Modelo ZMY-008-001-18002
Fonte de alimentação V/Φ/Hz 220/1/50
Pressão de ar máxima  Mpa 0.6
Força de pressão kN 74
Curso total mm 100
Curso de potência mm 12
Dimensão (CxLxA) mm 800x960x2400

Características
  • Alta velocidade de operação e saída de força de prensagem
    O ar comprimido é aplicado para alimentar o processo de prensagem. Com um mecanismo de conversão de pressão de ar/óleo, é possível obter alta velocidade de operação e alta saída de força de prensagem. A saída de força de prensagem também pode ser ajustada de forma conveniente. Assim, é possível obter um melhor desempenho em comparação com os dispositivos tradicionais de prensagem hidráulica.
  • Ajuste e manutenção convenientes
    A saída da força de prensagem é ajustável tanto no processo de pressão normal quanto no processo de pressão aumentada, o que pode ser obtido simplesmente ajustando a pressão do ar de entrada.
  • Automático e seguro
    A máquina de rebitagem autoperfurante estacionária é equipada com um sistema de controle totalmente automático, no qual o modo manual também é oferecido com funções de parada de emergência e interruptor de avanço para cima/para baixo; o status de funcionamento em tempo real pode ser adquirido de forma conveniente, o que garante maior eficiência e segurança; o consumo de tempo de manutenção de desligamento é, portanto, reduzido, garantindo assim menor custo de mão de obra e maior segurança.
Máquina de rebitagem para robô industrial, F04-000734
Máquina de rebitagem para robô industrial, F04-000734

A máquina de rebitagem autoperfurante com descarga acoplável é altamente integrada e equipada com funções de teste e controle. O controle automático é obtido por meio de uma conexão simples entre a rebitadeira e o robô ou a estação de trabalho.

Os protocolos de comunicação entre a rebitadeira e o PLC ou o robô são personalizáveis; as opções incluem profinet, cc-link, etc.

Especificações técnicas
Modelo F04-000734
Fonte de alimentação V/Φ/Hz 220/1/50
Pressão de ar máxima Mpa 0.5
Pressão de ar máxima kN 80
Força de pressão mm 100
Curso de potência mm 10
Dimensão (CxLxA) mm 1000x1000x2400

Rebite autoperfurante
  • Rebite autoperfurante
  • Rebite autoperfurante
  • Rebite autoperfurante
  • Rebite autoperfurante
